Genehmigungsfreie Alternative zu Erdsondenbohrungen
Das Eisspeichersystem zum Heizen und Kühlen macht drei Wärmequellen gleichzeitig verfügbar.
Der einer Regenwasserzisterne ähnelnde Betonbehälter wird dazu mit unbehandeltem Leitungswasser gefüllt und direkt unterhalb der Erdoberfläche vergraben. Da keine tiefen Bohrungen für Erdwärmesonden gesetzt werden müssen und das Leitungswasser für das Grundwasser völlig unbedenklich ist, kann der Eisspeicher ohne behördliche Genehmigung betrieben werden.
Einfacher Aufbau für Heizung und Warmwasser
Ein Wärmetauscher aus Kunststoffrohr überträgt Wärme aus der Außenluft und solare Strahlungswärme auf den Speicherinhalt. Erdwärme gelangt über die Behälterwand ins Innere. Über einen zweiten Wärmeübertrager bezieht die Wärmepumpe die Energie zum Heizen und zur Trinkwassererwärmung.
Wichtig- optimales Wärmequellenmanagement

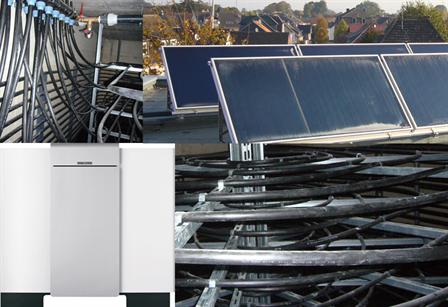

Neben dem Eisspeicher und der Wärmepumpe gehören auch Solar-Luftabsorber zur Anlage. Der unverglaste Absorber sammelt aus der Umgebungsluft und der Sonneneinstrahlung Wärme. Diese Energie wird bevorzugt der Wärmepumpe direkt zugeführt. Gibt es über den aktuellen Bedarf hinaus ein Energieangebot, so wird dieses in den Eisspeicher eingebracht und bevorratet. Steht bei bedektem Himmer und niedrigen Außenlufttemperaturen nicht genügend Energie zur Verfügung, nutzt die Wärmepumpe die gespecherte Wärme. Genutzt wird jeweils die Energiequelle, die zum entsprechenden Zeitpunkt die höheren Temperaturen einbringt.
Phasenwechsel zum Heizen nutzen
Reicht die Energiezufuhr aus der Umgebung nicht aus, um den Wärmebedarf zu decken, wird dem Speicherinhalt die Energie von der Wärmepumpe nach und nach entzogen und das Wasser bis auf 0°C abgekühlt. Der bei weiterer Wärmeentnahme entstehende Vereisungspozess ist gewollt, denn der Phasenwechsel von Wasser zu Eis bringt einen weiteren Energiegewinn. Hierbei werden 93 Wh/(kgK)
Kristallisationsenergie frei, die von der Wärmepumpe genutzt werden können. Das entspricht einer Energiemenge, die freigesetzt wird, wenn eine gleiche Wassermenge von 80°C auf 0°C abgekühlt wird.
